隨著液晶拼接大屏幕顯示系統設備的應用越來越廣闊，很多人似乎對矩陣與液晶拼接屏的連接方法還是一知半解，下面華邦瀛為您詳細的介紹一下矩陣與液晶拼接屏的連接方法；

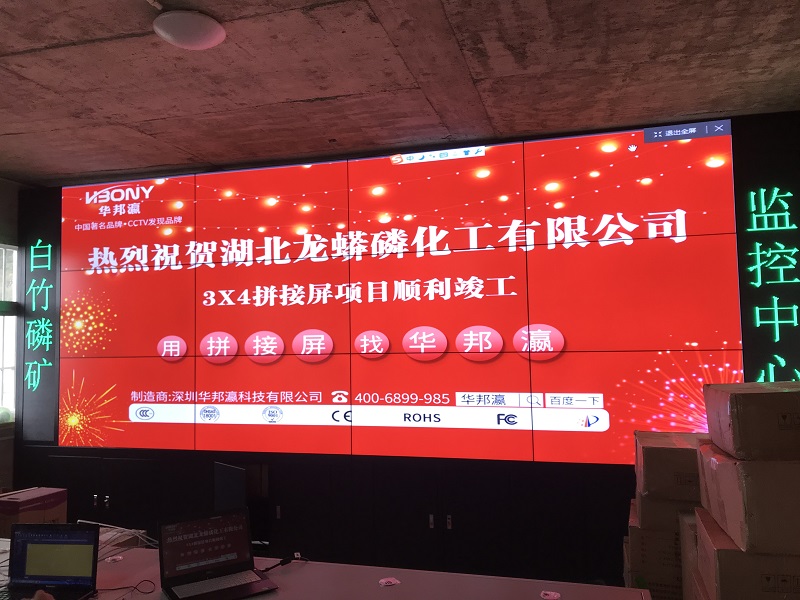

液晶拼接產品采用獨特的嵌入式結構設計，可接受各種圖像信號源輸入，直接驅動全系列的大尺寸液晶屏，并經分割、放大后，實時無失真地在各種大屏幕圖像拼接墻體上顯示，處理過程完全硬件化，不需要電腦和啟動軟件等操作，非常簡便。畫面無延時，無拖尾現象，自然流暢，畫質細膩，最大支持15X15的液晶屏拼接；液晶圖像拼接處理器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，其3D視頻亮色分離電路單元，3D的逐行處理及幀頻歸一轉化電路單元，3D數字信號降噪單元，可將普通PAL/NTSC隔行掃描視頻信號采集變?yōu)橹鹦袙呙璧?，高畫質、高分辨率的高清電視和計算機圖像信號。

液晶圖像拼接處理器支持計算機圖像信號輸入及其顯示，可實現最高達1920×1080高分辨率WUXGA輸出，支持全系列的大尺寸液晶屏。液晶拼接屏處理器可以支持多路不同的視頻源，同時顯示在不同的屏幕上，使用者也可選擇一路視頻源或RGB信號放大至原始圖像的N×M倍，再由顯示單元組成的墻體上實現大屏幕拼接顯示。

矩陣與液晶拼接屏的連接方法：

1. 信號源輸出接矩陣的輸入端

2. 矩陣的輸出端接液晶拼接屏的每塊屏

3. 拼接屏中每塊屏之間用RS-232線(或網線)串聯起來

4. 拼接屏之間串聯的RS-232線(或網線)連接完最后一個屏后輸出來連接控制電腦；

5. 矩陣的RS-232串口同樣用RS-232線連接控制電腦；

6. 控制電腦上安裝液晶拼接屏處理器軟件、將矩陣協議寫入拼接屏控制軟件。
