拼接屏目前的系統(tǒng)方案有很多，不同的應用場景，應用的類型就不同，如果是普通的展廳，可直接用拼接屏自帶的拼接屏處理器，但針對一些其他的例如監(jiān)控室，可能就會用到矩陣方案，今天華邦瀛和大家分享一下矩陣方案的一些知識。

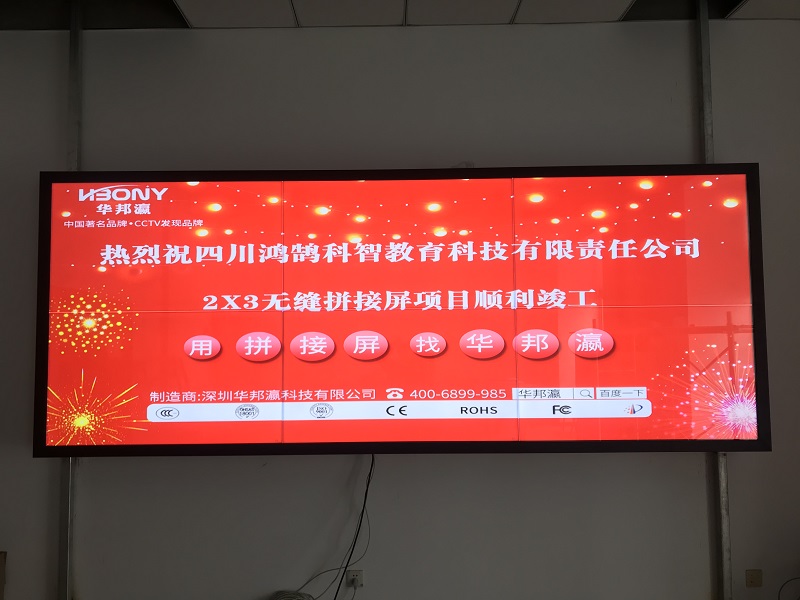

①、拼接屏：一般的拼接屏常見的有2×3塊、3×3塊、3×4塊、4×4塊、4×6塊等，那么這些大屏拼接后的接口就是6個、9個、12個、16個、24個，此外，購買拼接屏的時候需要注意的是液晶拼接屏一定要含有內置的拼接屏處理器、而且還需要配套1個拼接處理器的軟件、這種處理器的作用是完成各個屏之間圖像的拼接。

②、信號源：對于圖像上拼接屏的信號源沒有什么限制，但是從液晶拼接大屏幕的效果來看、建議信號源的信號質量及分辨率高一些的，一般選擇VGA信號、此外HDMI和DVI這兩種數字信號也是不錯的選擇。

③、矩陣：矩陣切換器的作用是將一路或多路信號分別傳輸給一個或者多個終端設備,如十臺電腦主機要共用多臺顯示器,矩陣切換器可以將十臺電腦主機上的內容任意切換到同一臺或多臺顯示器上.按信號源可以分為：VGA、 AV、 DVI、RGB、HDMI等矩陣切換器。因此，矩陣切換器是一類切換多路信號的輸出的設備。拼接屏處理器可以實現圖像的融合功能、但是無法顯示視頻切換的功能，因此還需要在配置一個矩陣來實現這樣的切換功能、矩陣的接口類型要看信號源及大屏的接口，矩陣輸入端的數量要看信號源的個數、矩陣輸出端的大小要看拼接屏的大小，但是矩陣的輸出端口一定要大于或等于拼接屏的所有接口數量。

④、周邊設備：除了以上必須因素外一套完整的液晶拼接大屏幕顯示系統(tǒng)還需要有各類線材、每一種線材的數量都與拼接屏的數量相同。除了線材外還需要有配套的支架、通常是根據用戶的需求進行定制，常見的有前液壓維護支架、壁掛支架、落地支架和機柜等多種可供用戶選擇。

第二、矩陣與液晶拼接屏的連接方法

1、信號源輸出接矩陣的輸入端。

2、矩陣的輸出端接55寸液晶拼接屏的每塊屏。

3、拼接屏中每塊屏之間用RS-232線（或網線）串聯起來。

4、拼接屏之間串聯的RS-232線（或網線）連接完最后一個屏后輸出來連接控制電腦。

5、矩陣的RS-232串口同樣用RS-232線連接控制電腦。

6、控制電腦上安裝拼接屏處理器軟件、將矩陣協議寫入拼接屏控制軟件
